Modulo Ne555 Timer Temporizador Relay Dc 12v Delay - 0 A 10

Descripción

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

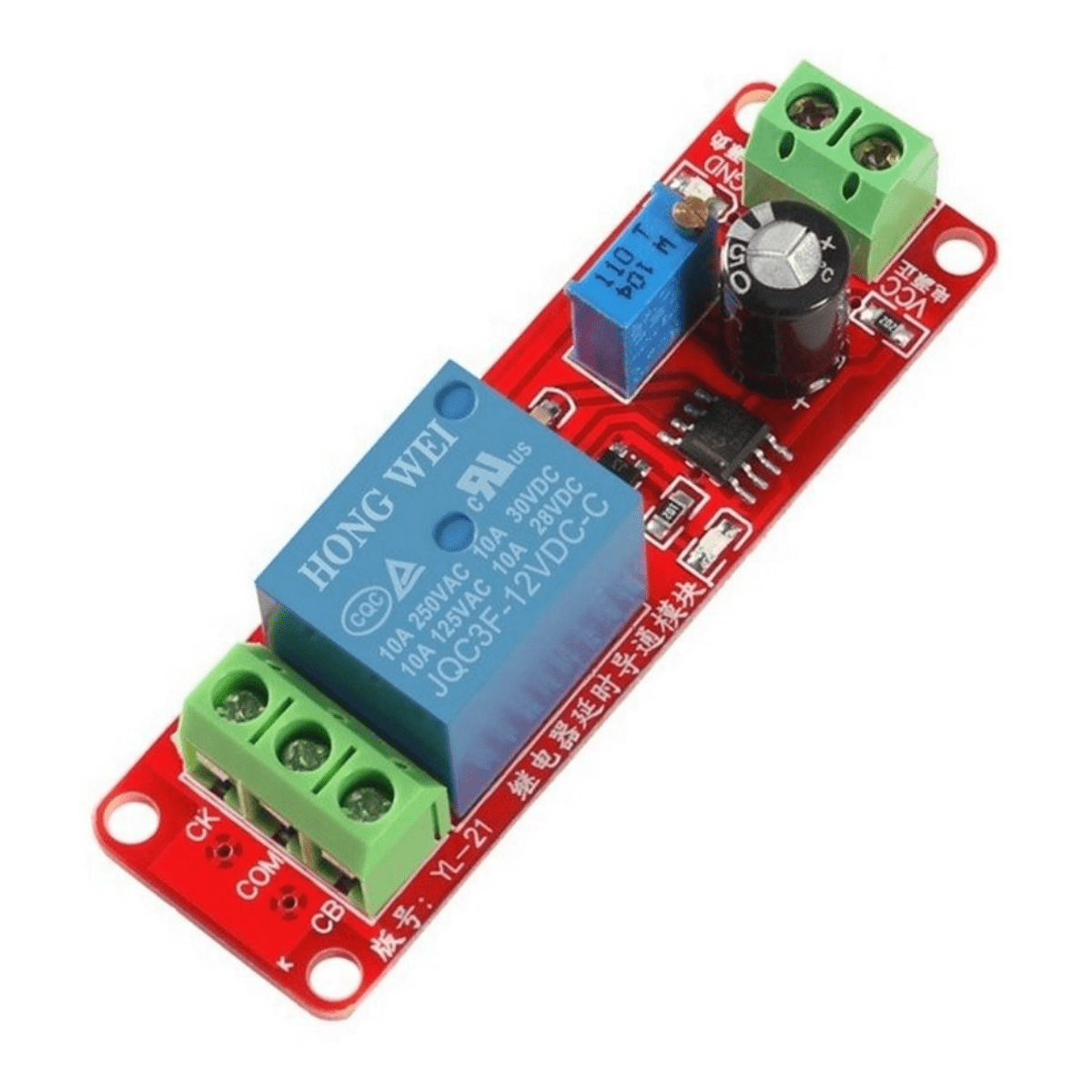

Producto: Modulo Ne555 Timer Temporizador Relay Dc 12v Delay
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
NE555 módulo de retardo interruptor monoestable interruptor de encendido (12V) retraso eléctrico automotriz
Parámetro del producto

Tamaño: 6.8CM * 2.1CM.

Chip principal: NE555.

Tensión de trabajo: cc 12 voltios.

Caracteristicas:

1. Conecte el retraso de tiempo del relé de potencia. Específicamente, después de que el relé se suministre con una fuente de alimentación de 12v, el relé no succionará inmediatamente y el estado del terminal de salida del relé es: normalmente abierto y desconexión pública, a menudo cerrada con guía pública; Después del retraso de 1-10s (ajustable), el relé se absorbe y el estado del terminal de salida del relé es: normalmente abierto y guía pública, normalmente cerrado y desconexión pública; Este estado se mantiene mientras el módulo esté energizado continuamente.

2. Tiempo de retraso ajustable (0 ~ 10 segundos)

3. Agregar potenciómetro puede aumentar el tiempo de retraso.

4. El aumento de la capacitancia C1 puede aumentar el tiempo de retraso.

5. Indicador de potencia de entrada.

6. Con luz indicadora de succión de relé.

7. Dispositivo ac controlable de 220V / 10A. (equipo de control máximo 2000W)

8 Protección de relé con relé.

9. Fórmula del tiempo de retraso: T = 1.1RC. Por ejemplo: capacitancia 100 uf resistencia 100K T = 1.1 * 100,000 * 0.0001 = 11 segundos.

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
